제품소개

Infinera 전송시스템

축적된 기술과 경험을 바탕으로 한 End-to-End 차별화된 광전송 장비를 제공합니다.

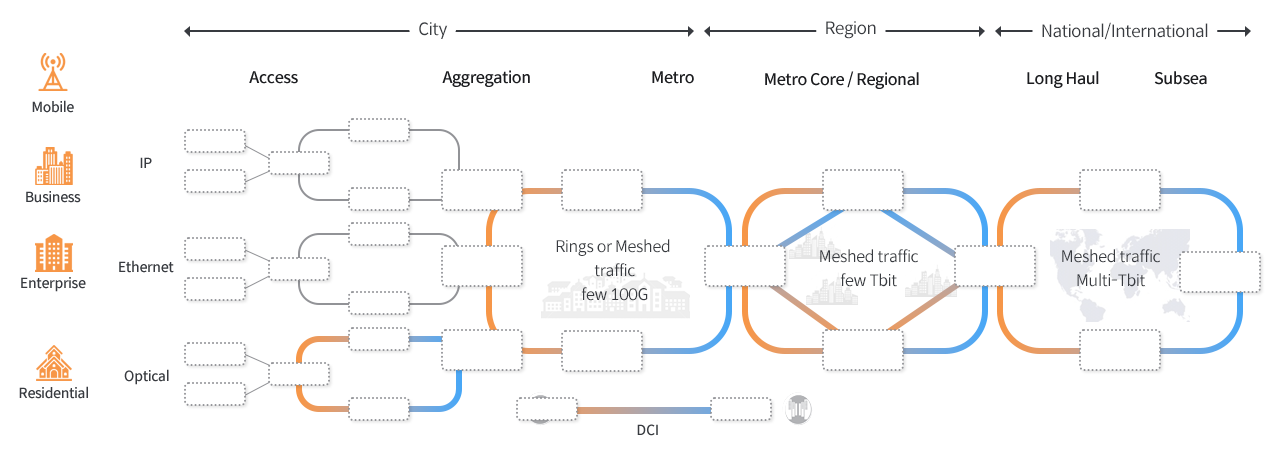

  • Access and Aggregation Solutions
    IP/MPLS
    8600, DRX+CNOS
    MPLS-TP
    7100, XTM, mTera, 7090
    Carrier Ethernet
    7100, XTM, mTera, 7090
    OTN
    7100, XTM, mTera
    WDM
    7100, XTM, mTera
    DCI
    Groove, CX
    Fronthaul
    XTM
  • Metro Core/Regional Solutions
    IP/MPLS
    DRX+CNOS
    MPLS-TP
    mTera
    Carrier Ethernet
    mTera
    OTN
    mTera, DTNX
    WDM
    7100, XTM, mTera
    DCI
    Groove, XT
  • Core Backbone LH Solutions
    IP/MPLS
    DRX+CNOS
    MPLS-TP
    mTera
    Carrier Ethernet
    mTera
    OTN
    mTera, DTNX
    WDM
    mTera, DTNX, 7300, flexILS
(참고 : https://www.infinera.com/product-overview)

Grove G30 (Data Center Interconnect Solution)

Groove G30
Groove G30 Compact Modular – Disaggregated 솔루션
  • 일반적 성능 및 특성
    • Single platform / 1RU 기반 4.8T 대용량 장거리 트래픽 전송
    • ITU-T G.709 Full C-Band 채널기반 안정적이고 유연한 네트워크 연동성 제공 및 호환성 검증
    • Multi service – Ethernet , SONET/SDH, Fibre Channnel, OTN
    • AC/DC전원기반 전원 이중화 및 FAN 이중화 제공
    • 단거리 및 초장거리 기반 DataCenter, LH/ULH network, Metro Edge등 다양한 네트워크 포지셔닝
    • Cost기반 효율성 및 확장성 – Legacy DWDM 완벽한 연동 및 전송 용량 극대화
    • 저전력, 고집적도 설계 – 1.6W per 10G / 1 sled 4x100GE and 2sled 12x100GE
    • Groove G30기반 단독 Multi-degree ROADM 및 소규모 DWDM 솔루션 제공
    • AES-256 OTN encryption 제공
  • 서비스 제공 특성
    • Programmable 모듈레이션 제공 / 100G,150G,200G,400G,600G 라인 인터페이스 제공
    • Client interface – 1GE, 10GE, 100GE, 400GE / STM64,OC192 / OTU2, OTU4 / FC-10G
    • 다양한 프로텍션 솔루션 제공 – 1+1 Och Client and line side, OMS, OTS protection
    • 동일 platform내 Open Line System 제공 – 심플한 DWDM 네트워크 구성
    • 다양한 매니지먼트 프로토콜 제공 – NETCONF, RESTCONF YANG, SNMP, CLI
  • 셀프 형상
    • 1RU Pizza box type / Sled type 서비스카드 (440 x 43.7 x 510 mm / W x H x D)
Mixed Configuration - 1RU 플랫폼 기반 SLED type 서비스 카드(Client/Line) 및 OLS 기능 지원
Transponder and Open Line System
위로

ROADM – hiT7300

hiT7300 시스템 개요
hiT7300 hiT 7300

Long Haul and Submarine Optical Transport System

  • 일반적 성능 및 특성
    • LH/ULH-ROADM / Metro ROADM, DWDM
    • 최대 전송 용량 19.2Tbit/s (200G Line interface)
    • 최대 16/8/4 Degree 방향성 제공
    • 전송거리 약 3000Km+ (100G Line interface)
    • NG-ROADM CD/CDC Fully non-blocking 스위칭
    • Flexi-Grid 대용량 400G+ Super channel 전송
    • GMPLS control plane

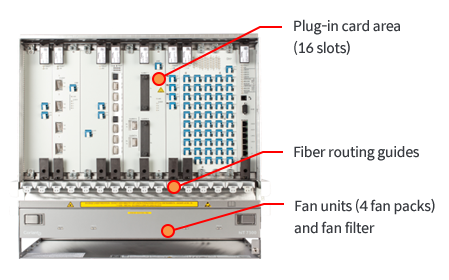

  • 셀프 형상
    • 크기(W x D x H) : 533 x 517.5 x 280 mm
    • 소비전력 : 2885W (셀프 100G Full 기준)
공통부 Card
  • Amplifier(증폭기)
    EDFA - 100km 내외 장거리 150km 내외
    RAMAN – 150km 이상

    Amplifier(증폭기)

  • Controller 제어부카드
    이중화 구조 지원
    Half – slot
    최대 127 셀프 확장 가능

    Controller 제어부카드

  • WSS
    4D, 8Direction – 1 slot
    16Direction – 2 slot

    WSS

  • Functional 카드 제공
    OTDR / Optical스위칭 / DCF 등

    Functional 카드 제공

  • Mux/Demux Filter
    4CH Filter – 내장형
    48CH Filter 내/외장형 제공

    Mux/Demux Filter

서비스 Card
  • Flexi-rate Line Card
    • I02L200G-1
      • 400Gb/s line side capacity
      • Two flexi-rate interfaces
        • 100G 4QAM
        • 150G 8QAM
        • 200G 16QAM
    • Prepared for 400G client
    • 50ms line protection

    Flexi-rate Line Card

  • Flexi-rate Client Cards
    • I04C100G-1
      • 100G multi-service Card
      • 4x100G (CFP4)
      • 100G GbE, OTU4
    • Protection
      • 1+1 bidirectional Service Channel Protection

    Flexi-rate Client Cards

  • Flexi-rate Client Cards
    • I20C10G-1
      • 10G multi-service Card
      • 20x10G (SFP+)
      • 10GbE, OTU2, STM-64 / OC-192
      • FC8, FC10, FC16
    • Protection
      • 1+1 bidirectional Service Channel Protection

    Flexi-rate Client Cards

  • Transponder Card (Quad)
    • I04TQ10G-1:
      • DWDM XFP 10G line x4
      • 4 Client ports interfaces
        • 10GE, FC8/10G
        • STM64, OC192, OTU2
    • Protection
      • 1+1 bidirectional Service Channel Protection

    Transponder Card (Quad)

  • Muxponder Card
    • I08AD10G-1 :
      • DWDM XFP 10G line x2
      • 8 Client ports interfaces
        • 1GE, FC1/2/4G
        • STM1/4/16, OC3/12/48
        • OTU1, Any rate
    • Protection
      • 1+1 bidirectional Service Channel Protection

    Muxponder Card

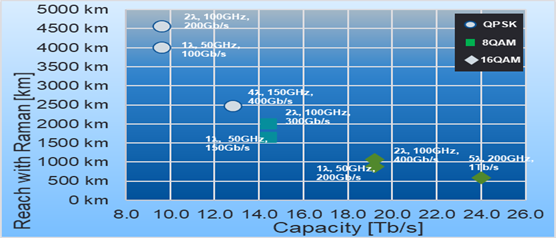

Optical Performance

C-band capacities from 9.6Tb/s to 25.6Tb/s

Optical Performance
위로

OTN – mTera 장비소개

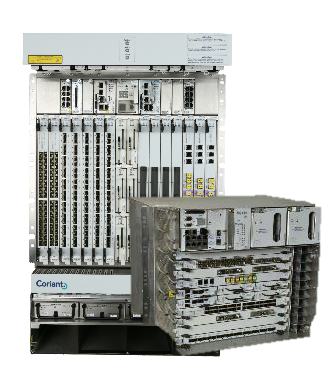

mTera 시스템 개요
mTera mTera

any card, any slot, any service

  • 고 대역폭 / 대용량 스위칭 용량
    • 대용량 단일 셀프 7T / Dual 셀프 구성 시 12T / 중용량 4T 제공
    • 슬롯 당 500G 스위칭 용량 지원 7T – 14 Slot x 500G
    • 통합형 하이브리드-OTN & PACKET & TDM 스위칭 기능 지원
  • 유연한 서비스 구성 제공
    • Hybrid 구조 인터페이스 카드 제공 : Packet 및 OTN 서비스 통합 제공 (포트별 서비스 구별 지원)
  • 카드 타입 ROADM 구성 (ROADM 장비 없이 Network 구성)
    • 싱글 슬롯 통합형 8D B&S / 20D R&S ROADM 카드 지원
      (AMP + WSS + Interleave + OSA 통합 카드 지원)
    • Fixed 및 Colorless / Directionless / contentionless add/drop 카드 지원
  • 뛰어난 신뢰성 및 서비스 생존성 제공
    • ASON / GMPLS Control Plane, 탁월한 보호 절체 구조

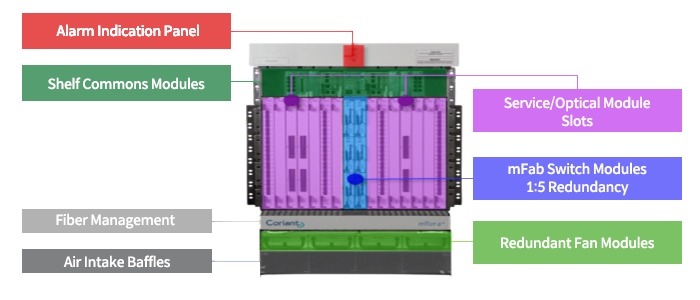

mTera 셀프 구성
mTera 셀프 구성 mTera Shelf (19RU)

7T / 12T OTN Switching

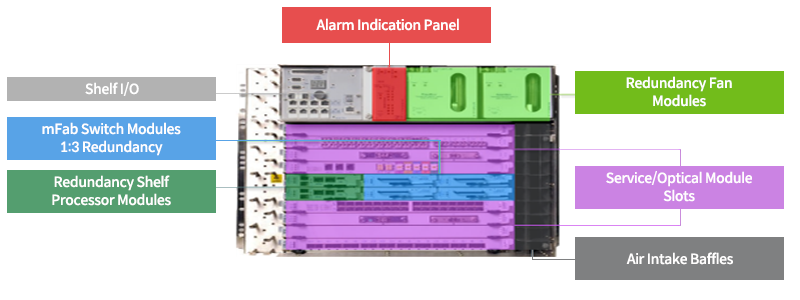

mTera-8 셀프 구성
mTera-8 셀프 구성 mTera-8 Shelf (10RU)

4T OTN Switching

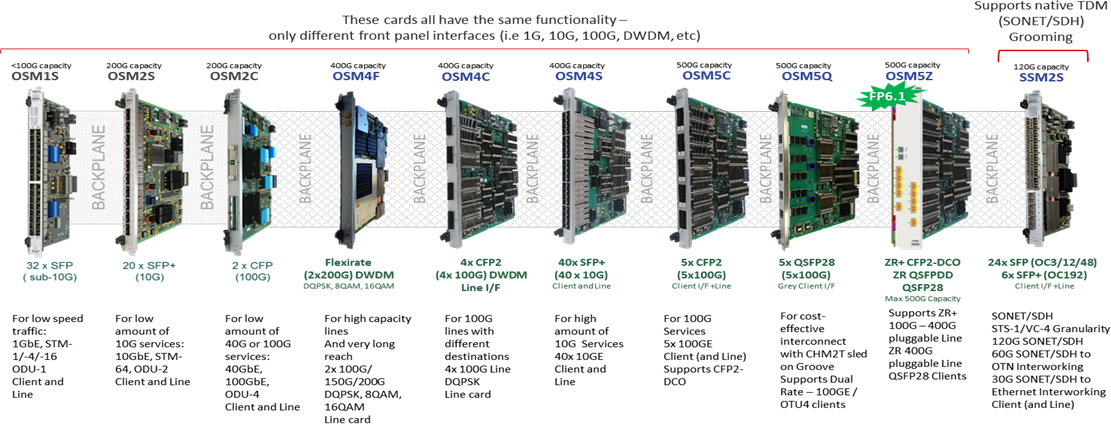

주요 서비스 Card
mTera 주요 서비스 Card

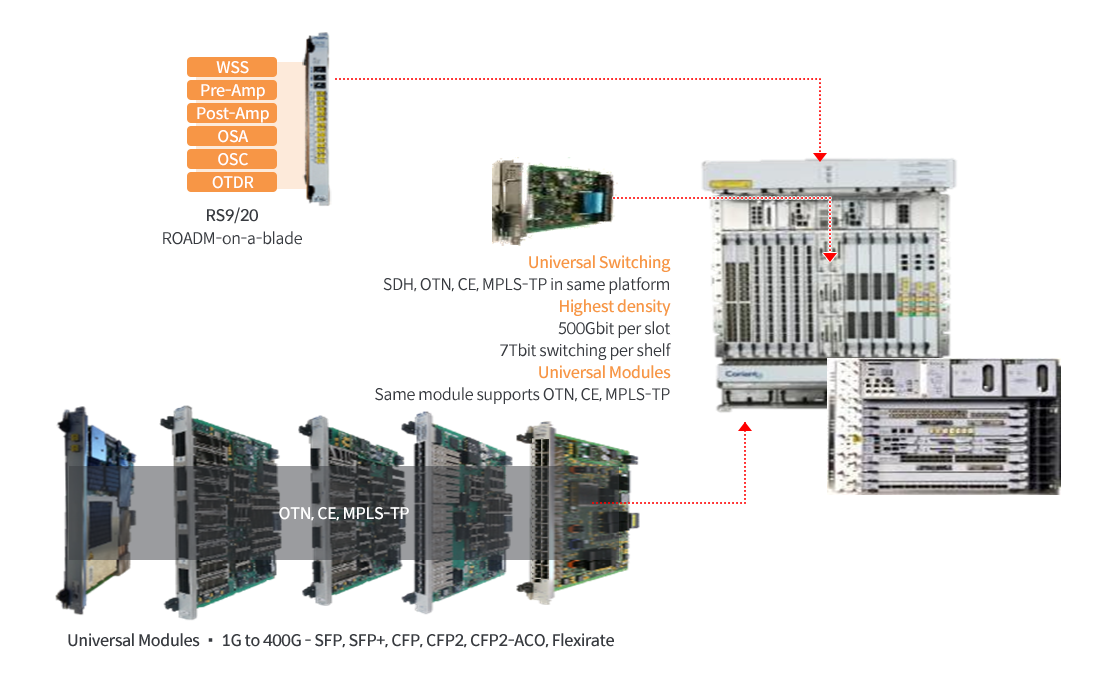

주요 기능
mTera 주요 기능
  • 주요 공통부 및 서비스 이중화 구조
  • 다양한 스위칭 용량 제공 12T, 7T, 4T
  • 유니버셜 스위칭 기반 유연한 통합 광 스위칭 플랫폼
  • 고대역폭 Line interface 지원 200G+
  • 멀티 서비스 클라이언트 인터페이스 – ETH, FC, SONET / SDH, OTN
  • ASON/GMPLS기반 서비스 생존성 보장
  • Network 운용 편의성 (ROADM / OTN / CE / MPLS-TP기능 지원)
위로

PTN – 7090M

7090M 시스템 개요
7090M / MPLS-TP 7090M / MPLS-TP

Ethernet Access & Aggregation

MPLS-TP 기반 패킷 광 전송 시스템
  • MEF 2.0 이더넷 서비스 (E-Line, E-LAN, E-Tree)
  • Edge(8G) 에서 Core(960G) 까지 End-to-End 포트 폴리오 (COT & RT 시스템)
  • CES(Circuit Emulation) 을 통한 TDM 서비스 (SAToP 기반 E1, STM-1)
  • IEEE 1588v2 & SyncE
  • MPLS-TP OAM(ITU-T&BFD) & Ethernet OAM
  • 높은 Port density 제공(Cost & Footprint 절감)
7090 M/CEM (MPLS-TP)
장비명 LO CEM 60 CEM 92M 100 CEM 240M-1 350 CEM
Height (RU) 1 1 4 3.5 12.5 4
Width (mm) 442 442 442 442 442 442
Depth (mm) 210 235 220 235 235 465
용량 (Gbps) 62 62 92 220 320 960
100GE - - - - - 8
10GE 4 4 10 16 28 95
GE (SFP) 22 30 92 64 280 95
GE (RJ45) 22 30 92 64 280 -
GE PoE (RF45) - - - - - -
100M (SFP) 22 30 92 64 280 -
100M (RJ45) 22 30 92 64 280 -
STM-16 4 2 - 8 - 45
OC-48 - 2 - 8 - 45
STM-4 8 15 46 32 140 45
OC-12 - 15 46 32 140 45
STM-1 16 2+15 32+16 16+32 64+132 45
OC-3 - 15 46 32 140 45
DS3 12 15 46 32 140 45
E1 64 32+16 64+42 64+32 64+64 45
T1 64 30 92 64 64 45

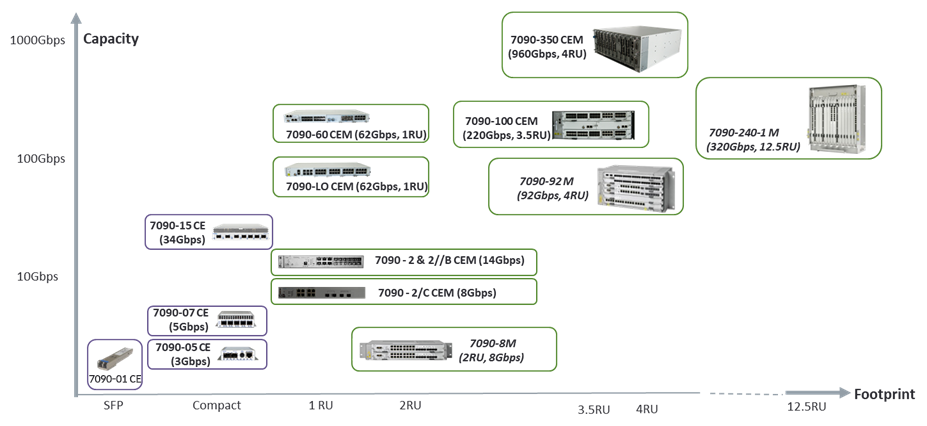

7090M Product Overview
7090M 기능 및 성능
  • MPLS-TP
    • Static LSP
    • Static SS/MS PW
    • VPLS/H-VPLS
  • QoS
    • Classification: Port/L1/L2/L3 rule and ACL
    • Scheduling algorithm: SP, SP+DWRR, WRED
    • Traffic policing/shaping
    • COS (IEEE 802.1P/IEEE 802.1Q)
    • CAC-enabled hard QoS
  • TDM CES
    • E1/T1, E3, DS3, STM-1/OC-3, STM-4/OC-12, STM-16/OC-48
    • Smart SFPs
    • RFC 4553 (SAToP)
    • TSoP clear channel support
    • RFC 4842 CEP (7090-LO)
  • OAM
    • MPLS-TP : Y.1731, G.8113.1/2 (BFD)
    • Ethernet : 802.1 CFM OAM, 802.3 Link OAM
  • Ethernet Protection
    • 802.1AX LAG, MC-LAG, LACP
    • RSTP (IEEE 802.1w)
  • Other
    • MAC Bridging (802.1D)
    • VLAN & Provider Bridging (802.1Q)
    • IGMP Snooping (V1/V2/V3)
    • Power over Ethernet (7090-02B)
    • Security feature: SFTP, SSHv2
